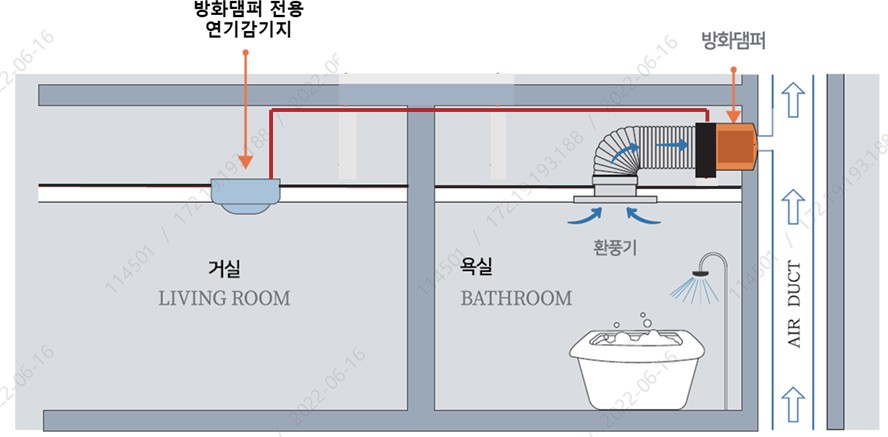

욕실 인근 거실등에 개별 연기감지기를 설치하여 댐퍼 컨트롤러와 연결
(배관 16mm CD관, 배선 AWG 18×1P)

전원공급 : 댐퍼 OPEN

연기감지시 : 댐퍼 CLOSE

전원차단 : 댐퍼 CLOSE

연기감지기는 일반감지기(광전식, 이온화식)로 KFI인증, 작동표시장치를 갖출 것

댐퍼 전원 연결을 위하여 1구 또는 멀티 스위치탭을 상시전원에 연결하여 구비할 것

세트앙카, 전산볼트, 행거로 천정구조체에 견고하게 설치 (주방댐퍼는 댐퍼 노출시공시 적용)

(기계공사) 댐퍼, 감지기, 배관, 배선 설치

OTOSEL 특허 (특허 제10-2459843호)

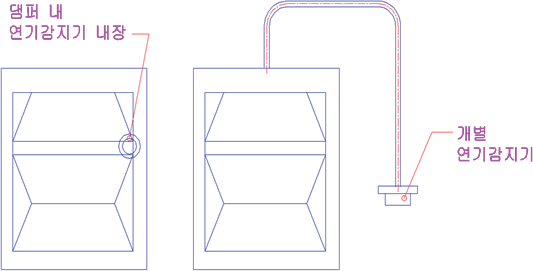

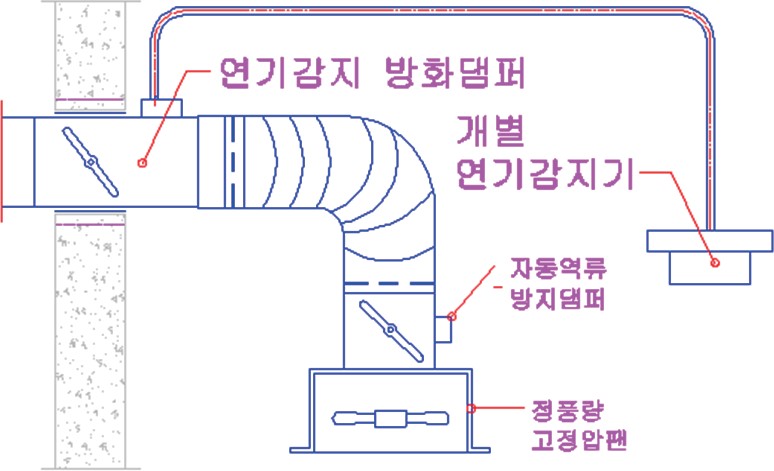

댐퍼 내부 또는 외부에 개별 연기감지기를 설치하여 연기감지시 방화댐퍼 모터 작동하여 댐퍼 닫힘

외부 연기감지기는 일반감지기(광전식, 이온화식)로 KFI인증, 작동표시장치 및 부저를 갖추고, 제어반에서 댐퍼의 자동/수동 조작 가능할 것

세트앙카(인서트), 전산볼트, 채널(행거)로 구조체에 견고하게 설치

댐퍼 전원 연결을 위하여 1구 또는 멀티 스위치탭을 상시전원에 연결하여 구비하는 것

(기계설비공사) 댐퍼, 감지기, 배관, 배선, 제어반 설치

(전기공사) 전원콘센트 설치

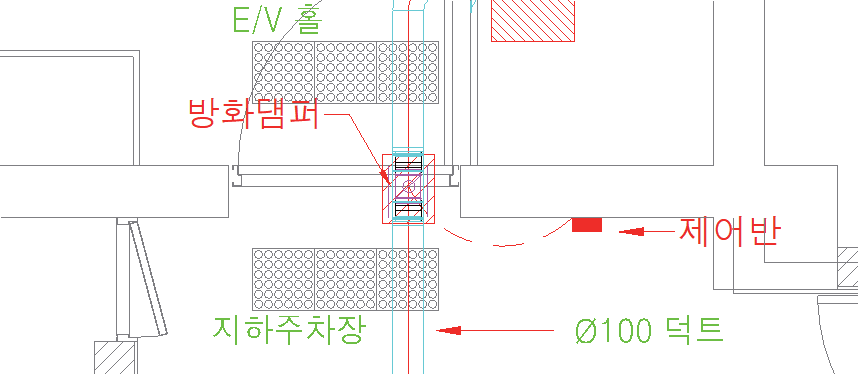

수동조작함에 의한 LOCAL 제어와 통신중계기에 의한 중앙감시제어로 구분

수동조작함 미설치시 상시전원 연결을 위하여 1구 또는 멀티스위치 탭을 구비할 것

중앙제어시 중앙제어반, 중계기, 댐퍼모듈로 구성되며 별도 통신공사 필요함

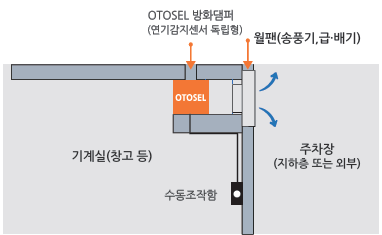

댐퍼 근처에 연감지센서 독립 설치, 연기감지시 방화댐퍼 닫힘

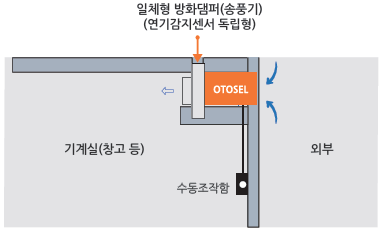

급·배기에 따라 월팬 방화댐퍼

자동 OPEN/CLOSE

(기계설비공사) 댐퍼, 감지기, 배관, 배선, 제어반 설치

(전기공사) 전원 콘센트설치
